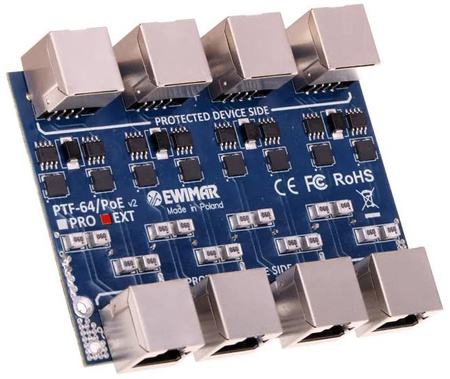

4-kanałowy moduł ogranicznika przepięć sieci LAN Gigabit Ethernet EWIMAR PTF-64-EXT/PoE
4-kanałowy moduł ogranicznika przepięć sieci LAN Gigabit Ethernet EWIMAR PTF-64-EXT/PoE
4-kanałowy moduł ogranicznika przepięć sieci LAN Gigabit Ethernet EWIMAR PTF-64-EXT/PoE
Model: PTF-64-EXT/PoE
Najważniejsze cechy:
- Dedykowany do sieci 100Base-Tx, 1000Base-T/Tx
- Zabezpieczenie 4 kanałów LAN
- Zabezpieczenie 4 kanałów linii PoE - wszystkie standardy do 60W
- Skuteczność ochrony 1kA @ 10/350 μs
- Skuteczność ochrony 2,5kA @ 8/20 μs - na każdą żyłę przewodu
- 3 stopnie ochrony przeciwprzepięciowej (GDT, MOSFET, TVS)
- Wysoka trwałość i skuteczność ochrony dzięki zastosowaniu resetowalnych superszybkich bezpieczników MOSFET
- Zgodność z przewodami UTP, FTP 5 i 6-ej kategorii
- Ekranowane gniazda RJ45

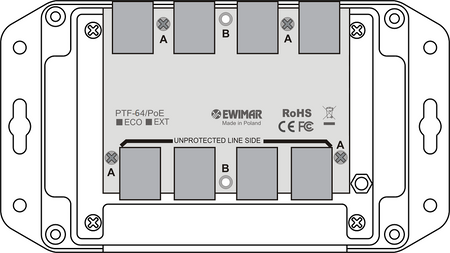

- Montaż: PTU/PTF-6-RACK, PTU/PTF-6-BOX lub PTU/PTF-6-BOX-DIN
- Zalecany do urządzeń LAN montowanych na zewnątrz budynków, słupach i masztach
- Rodzaje złącz wej / wyj: RJ45 / RJ45
- 5 lat gwarancji producenta
Specyfikacja:
| Specyfikacja techniczna | |
| NAZWA PARAMETRU | WARTOŚĆ |
| Linia danych | |
| Ilość kanałów LAN | 4 |
| Obsługiwane standardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Zgodność z okablowaniem | Cat. 6 |
| Stosowany z okablowaniem | FTP, UTP dowolnej kategorii |
| Złącze wejściowe (strona niechroniona) | Gniazdo ekranowane RJ-45 |
| Złącze wyjściowe (strona chroniona) | Gniazdo ekranowane RJ-45 |
| Ilość stopni ochronnych | 3 (GDT, MOSFET, TVS) |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| C1: Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła | 2,5kA (max) |
| D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp | 1kA |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| B2: Poziom ochrony 1kV/μs (linia-linia) UP | <8V |
| C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp | 0,5kA |
| Element odsprzęgający | Bezpiecznik MOSFET |
| Chronione linie | 1-2, 3-6, 4-5, 7-8 |
| Pojemność (linia-linia) @1MHz | 5pF |
| Pojemność (linia-ziemia) @1MHz | 2-3pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 57V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| B2: Poziom ochrony 1kV/μs (linia-linia) UP | 75V DC |
| C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp | 0,5kA |
| Chronione linie (pary) | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | Zgodny ze wszystkimi typami w tym Hi PoE |
| Cechy wspólne | |
| Wymiary | 100 x 75 x 20 (mm) |
| Zastosowanie | Ochrona urządzeń instalowanych wewnątrz / na zewnątrz |

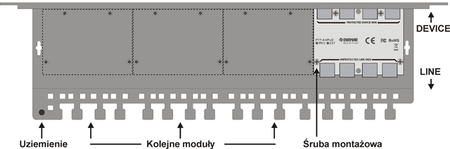

| Sposób montażu | PTU/PTF-6-RACK, PTU/PTF-6-BOX lub PTU/PTF-6-BOX-DIN |
| Sposób uziemienia | Śruby montażowe |
| Szczelność obudowy | - |
| Temperatura pracy | -40ºC~60ºC |
Marka
Symbol
PTF-64-EXT/PoE
Ilość kanałów
4
Typ złącza
RJ45
Wymiary w mm (sz. x wys. x gł.)
100 x 75 x 20 (mm)
Zabezpieczana linia
LAN
