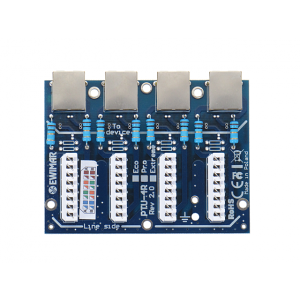

Moduł zabezpieczenia przeciwprzepięciowego LAN Ewimar serii EXT, PTU-54-EXT/PoE
Moduł zabezpieczenia przeciwprzepięciowego LAN Ewimar serii EXT, PTU-54-EXT/PoE
Moduł zabezpieczenia przeciwprzepięciowego LAN Ewimar serii EXT, PTU-54-EXT/PoE
Model: PTU-54-EXT/PoE
Specyfikacja:
| NAZWA PARAMETRU | WARTOŚĆ |
| Linia danych | |
| Ilość kanałów LAN | 4 |
| Obsługiwane typy sieci LAN | 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód) | Złącze LSA (Krone) |
| Złącze wyjściowe (urządzenie) | Gniazdo RJ-45 |
| Rodzaje stosowanych przewodów | UTP / FTP kategorii 5, 5e i 6 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µs, linia-ziemia ) Iimp | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 8V |
| Prąd wyładowczy (8/20µs, linia-linia ) Iimp | 2kA z uwzględnieniem działania MOSFET |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 3 (GDT, MOSFET, TVS) |
| Element odsprzęgający | Super szybki bezpiecznik MOSFET |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µs, linia-linia) Iimp | 100A |
| Prąd wyładowczy (8/20µs, linia-ziemia) Iimp | 2kA |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych | IEEE 802.3af, opcja A: 0,6W @48VDC |
| IEEE 802.3af, opcja B: 0,35W @48VDC | |
| IEEE 802.3at, opcja A: 1,6W @54VDC | |
| IEEE 802.3at opcja B: 0,6W @54VDC | |
| IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC | |
| *) dane dla maksymalnego przewidzianego obciążenia | |
| Cechy wspólne | |
| Wymiary | 100 x 90 x 18 (mm) |
| Zastosowanie | Wewnątrz |
| Sposób montażu | Montaż w obudowie RACK 19" |
| Szczelność obudowy | nie dotyczy |
| Temperatura pracy | -30ºC~60ºC |
Marka
Symbol
PTU-54-EXT/PoE
Ilość kanałów
4
Typ złącza
RJ45
Wymiary w mm (sz. x wys. x gł.)
100 x 90 x 18 (mm)
Zabezpieczana linia
LAN
