Przeznaczenie

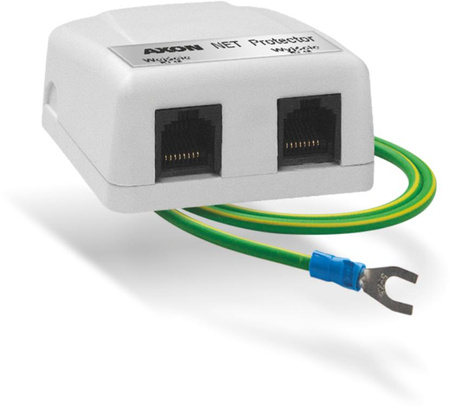

Rodzina ochronników AXON Net Protector jest przeznaczona do zabezpieczenia przed impulsowymi przepięciami urządzeń podłączonych do sieci Ethernet o maksymalnej przepustowości do 1Gb/s. Ochronniki AXON Net Protector współpracują z modemami, routerami, kartami sieciowymi i wszystkimi innymi elementami sieci Ethernet, które wykorzystują skrętkę komputerową zakończoną wtyczką typu RJ45. Zastosowane w urządzeniu szybkie elementy półprzewodnikowe eliminują skutki impulsowych przepięć pomiędzy wszystkimi parami przewodów w kablu czteroparowym, a energia przepięć odprowadzana jest do uziemienia za pośrednictwem przewodu ochronnego PE.
Urządzenia występują w dwóch wersjach. AXON Net Protector posiada plastikową obudowę i jest przeznaczony do montażu w mniej wymagających warunkach instalacyjnych. AXON Net Protector Professional to wersja wyposażona w metalową, ekranującą i odporną na narażenia mechaniczne obudowę oraz ekranowane gniazda przyłączeniowe.
Urządzenie jest symetryczne. Sposób podłączenia chronionego odbiornika i linii sygnałowej do wejścia i wyjścia urządzenia jest dowolne i nie ma wpływu na jego działanie.
Specyfikacja techniczna
| Napięcie znamionowe UN | 5V |
| Napięcie maksymalne UC | 6V |
| Poziom protekcji UP linia-linia | ≤40V – 1kV/µs, C3 |
| Poziom protekcji UP linia-uziemienie | ≤600V – 1kV/µs, C3 |
| Znamionowy prąd wyładowczy iN linia-linia | 20A – 10/1000µs, C3 |
| Znamionowy prąd wyładowczy iN linia-uziem. | 20A – 10/1000µs, C3 |
| Chronione pary przewodów | 1-2, 3-6, 4-5, 7-8 |
| Ilość kanałów | 1 |
| Długość przewodu uziemiającego | 0,5m |
| Normy | PN-EN 61643-21 |
| Typ gniazd | RJ45 (8P8C) |
| Obudowa | z tworzywa sztucznego |
| Wymiary | 66x60x30mm |
| Ciężar | 0,08kg |
