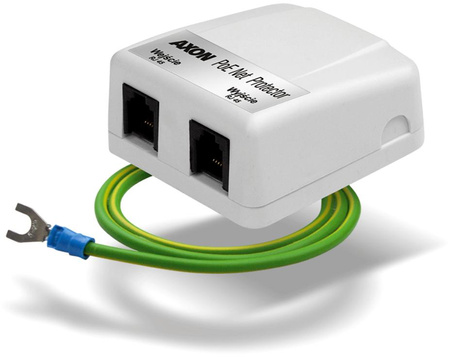

Ogranicznik przepięć AXON-POE ETHERNET
Ogranicznik przepięć AXON-POE ETHERNET
Ogranicznik przepięć AXON-POE ETHERNET
Model: AXON-POE
Przeznaczenie
Ogranicznik przeznaczony do ochrony urządzeń dołączonych do sieci Ethernet 10/100 Mb/s z uwzględnieniem urządzeń zasilanych po PoE.
Urządzenie zawiera w sobie 2 tory - tor przesyłania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4-5, 7-8). Oba tory zabezpieczone są elementami przeciwprzepięciowymi, które odprowadzają ładunek do ziemi, a także chronią linie pomiędzy sobą w obrębie pary przewodów. W celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8.
Warunkiem poprawnej pracy AXON-POE jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE.
Specyfikacja techniczna
| Tor sygnałowy - linie 1, 2, 3, 6: | |
| Napięcie znamionowe: | 5 V |
| Napięcie maksymalne: | 6 V |
| Poziom ochrony układu przeciwprzepięciowego (linia-linia): | 40 V |
| Napięcie ochrony linia-uziemienie: | 600 V |
| Nominalny prąd wyładowczy (linia-linia): | 100 A (8/20µs) |
| Nominalny prąd wyładowczy (linia-uziemienie): | 100 A (8/20µs) |
| Maksymalny prąd wyładowczy (linia-linia): | 135 A (8/20µs) |
| Maksymalny prąd wyładowczy (linia-uziemienie): | 135 A (8/20µs) |
| Pojemność: | < 30 pF |
| Tor zasilania - linie 4, 5 i 7, 8: | |
| Znamionowe napięcie zasilania: | 0 ... 50 V |
| Maksymalne napięcie zasilania: | 56 V |
| Prąd nominalny zasilania: | 400 mA |
| Poziom ochrony układu przeciwprzepięciowego zasilania (linia-linia): | 125 V |
| Napięcie ochrony linia-uziemienie: | 1 kV |
| Nominalny prąd wyładowczy zasilania (linia-linia): | 80 A (8/20µs) |
| Nominalny prąd wyładowczy zasilania (linia-uziemienie): | 1 kA (8/20µs) |
| Maksymalny prąd wyładowczy zasilania (linia-uziemienie): | 2.5 kA (8/20µs) |
| Typy gniazd: | RJ45 (8P8C) |
| Wymiary: | 67 x 61 x 30 mm |
| Waga: | 0.06 kg |
