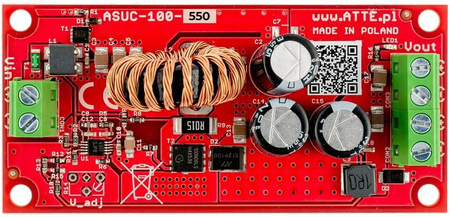

Przetwornica podnosząca napięcie do 55V ATTE ASUC-100-550-OF
Przetwornica podnosząca napięcie do 55V ATTE ASUC-100-550-OF
NAJWAŻNIEJSZE CECHY
- szeroki zakres napięcia zasilania
- ustalone napięcie wyjściowe 55 VDC
- niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
- duża moc wyjściowa przy niewielkich gabarytach modułu
- odporność na odwrotną polaryzację napięcia zasilania
Przeznaczenie
ASUC-100-550-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada ustalone napięcie wyjściowe 55 VDC. Typowym zastosowaniem modułu jest wytwarzanie napięcia zasilającego PoE 55VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego. Wyższe napięcie pozwala skompensować spadki napięć dla odbiorników PoE dużej mocy.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Specyfikacja
| Napięcie wyjściowe | 55VDC +/-2% |
| Moc wyjściowa | 120W @24V, 80W @12V |
| Sprawność | 93% @Vin=12V, Pout=80W |
| Napięcie zasilania | 10...30 VDC |
| Prąd jałowy przetwornicy | 27mA @12V |
| Sygnalizacja pracy | LED1 - obecność napięcia wyjściowego |
| Konstrukcja obudowy | Brak - moduł do zabudowy |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Temperatura pracy | -20...+40°C |
| Wymiary | 40 x 83 x 27 mm |
| Waga | 0,036kg |
