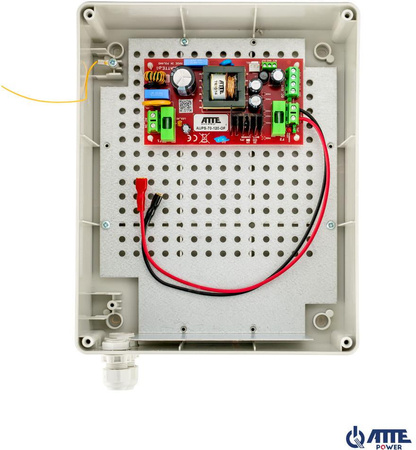

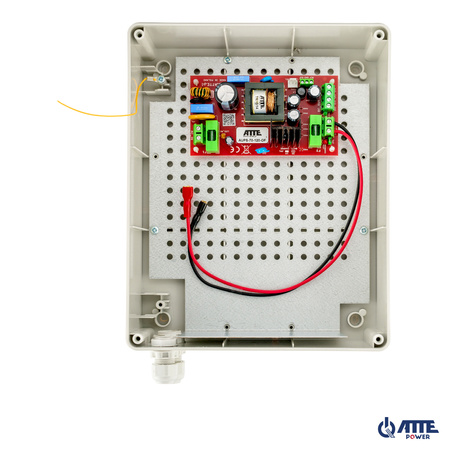

Zasilacz buforowy SMPS 12V 6A 72W ATTE AUPS-70-120-L1
Zasilacz buforowy SMPS 12V 6A 72W ATTE AUPS-70-120-L1
Przeznaczenie
Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.

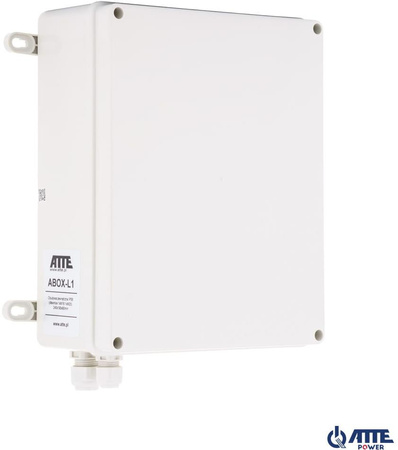

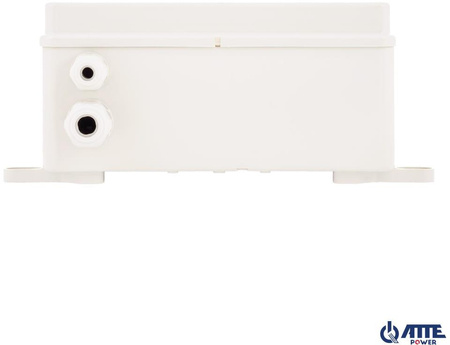

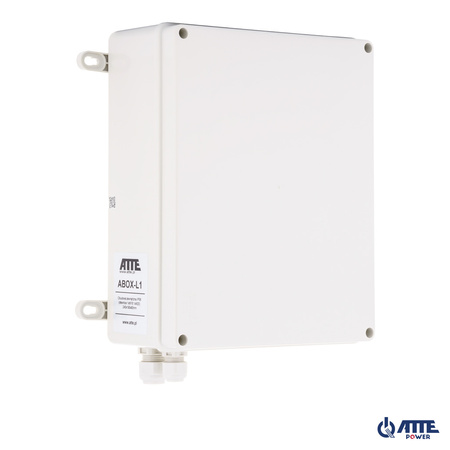

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.
NAJWAŻNIEJSZE CECHY
- kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
- centralne buforowanie zasilania
- długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
- łatwy montaż modułów posiadających otworowanie w rastrze 10,8 mm
Specyfikacja
| Obudowa | tworzywo / szary RAL7035 |
| Stopień ochrony obudowy | IP56 |
| Wymiary obudowy (szer. × wys. × gł.) | 240x190x90mm |

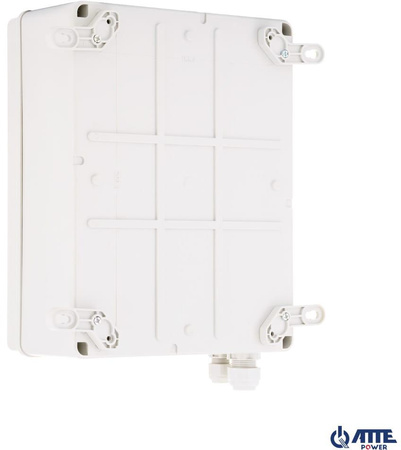

| Montaż | naścienny, uchwyty montażowe |
| Typ zasilacza | impulsowy, sprawność 90% |
| Moc zasilacza | 80W – moc ciągła, 110W moc maksymalna |
| Napięcie wyjściowe | 11,5÷13,9V - zasilanie sieciowe, 10,5÷12,6V - praca bateryjna |
| Prąd ładowania akumulatora | 1A lub 2A wybierane zworką JP1 |
| Napięcie odłączenia akumulatora | 10,2V automatyczny powrót po powrocie napięcia sieci |
| Zabezpieczenie przed przeciążeniem | 9A – próg zadziałania zabezpieczenia zasilacza |
| Zabezpieczenie przed zwarciem wyjścia | 6,3A – dla pracy z akumulatora (bezpiecznik)Dla pracy sieciowej wymagany jest restart zasilacza |
| Zabezpieczenie przed odwrotnym podłączeniem akumulatora | bezpiecznik 6,3A |
| Wyjścia techniczne | wyjścia typu otwarty kolektor, maksymalnie 50mA na wyjścieOUF – brak napięcia +DC_OUT, ACF – brak napięcia AC |
| Funkcja startu przy braku zasilania AC | samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
| Zakres temperatur pracy | -10°C ... +40°C |
