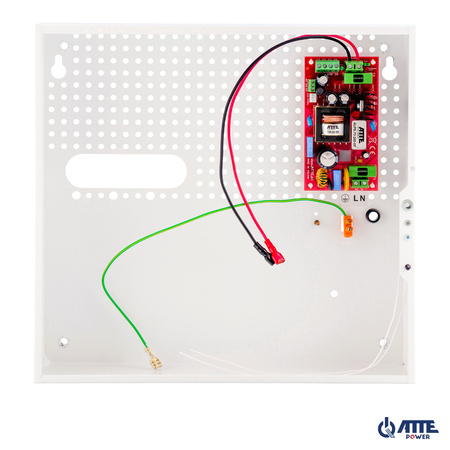

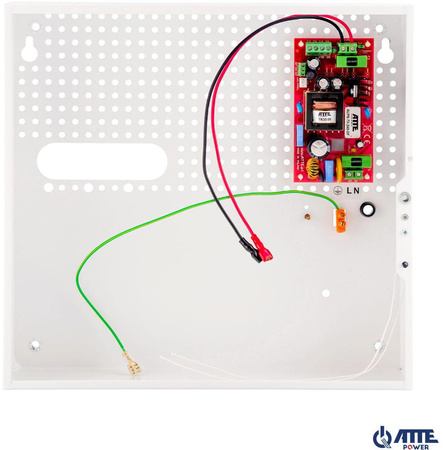

Zasilacz buforowy SMPS 24V 3A 72W ATTE AUPS-70-240-F
- AUPS-70-240-F
Zasilacz buforowy SMPS 24V 3A 72W ATTE AUPS-70-240-F
Przeznaczenie
Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.
Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
Najważniejsze cechy
- kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
- centralne buforowanie zasilania
- długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
- łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm
Specyfikacja techniczna
| Akumulator | 2 x akumulator żelowy lub AGM 12V / 7Ah (jednakowe akumulatory połączone szeregowo) |
| Napięcie wyjściowe | 24 VDC +/-15% |
| Prąd wyjściowy | 3 A |
| Moc zasilacza | 72 W |
| Sprawność | 90% @70 W |
| Napięcie wejściowe | 190 ... 260 VAC, 50Hz |
| Prąd ładowania akumulatora | 1 A lub 2 A (wybierane zworą JP1) |
| Zabezpieczenie wejścia zasilacza | Bezpiecznik topikowy zwłoczny 3,15A |
| Zabezpieczenie wyjścia zasilacza | Zasilanie sieciowe:Elektroniczne zabezpieczenie przeciążeniowe na poziomie 5A (wymagany restart zasilacza)Praca z akumulatora:Bezpiecznik topikowy 3,15A |
| Zabezpieczenie obwodu akumulatora | Przed odwrotnym podłączeniem / przeciążeniem:Bezpiecznik topikowy 3,15APrzed głębokim rozładowaniem:Odłączenie akumulatora dla napięcia poniżej 20,4V z auto powrotem |
| Sygnalizacja | LED1 (żółta) - obecność napięcia sieciLED2 (zielona) - obecność napięcia wyjściowegoLED3 (czerwona) - ładowanie akumulatora |
| Wyjścia techniczne | OUF – brak napięcia +DC_OUTACF – brak napięcia ACWyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście) |
| Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |

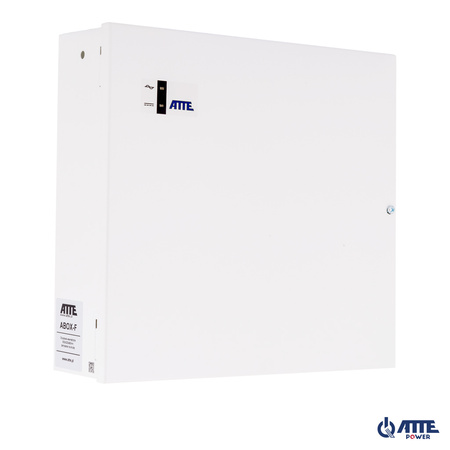

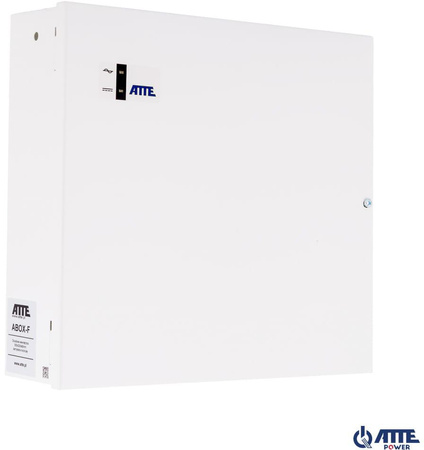

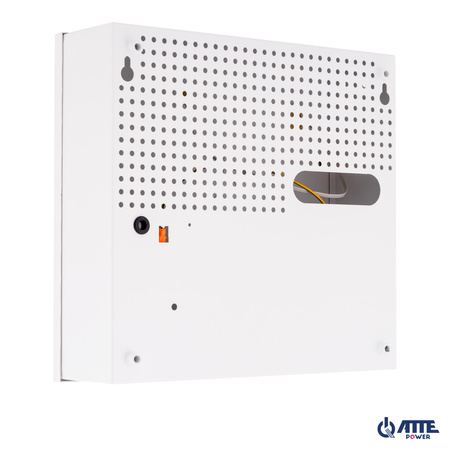

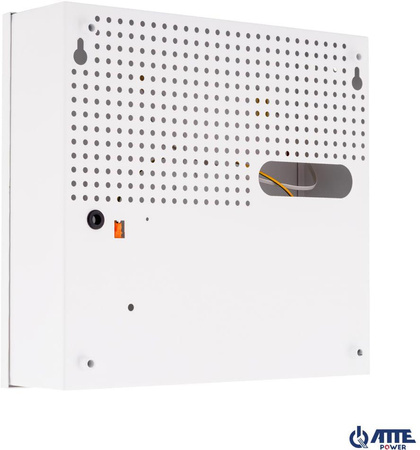

| Konstrukcja obudowy | Materiał obudowy - blacha stalowa 0,8 mm malowana proszkowo na kolor białyZamontowany tamper otwarciaSystemowe otworowanie 4,8 mm w rastrze 10,8 mmDystans do ścianyOtwory montażowe 6 mm |
| Montaż | Montaż naścienny przez otwory montażowe 6 mm |
| Stopień ochrony | IP20 |
| Temperatura pracy | -10 ... +40°C |
| Wymiary | 300 x 320 x 90 mm |
| Waga | 2,53 kg |
