Zestaw do 8 kamer IP switch PoE 8P+2G ATTE IP-8-20-R5U0
Zestaw do 8 kamer IP switch PoE 8P+2G ATTE IP-8-20-R5U0
Przeznaczenie
IP-8-20-R5U0 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.
Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

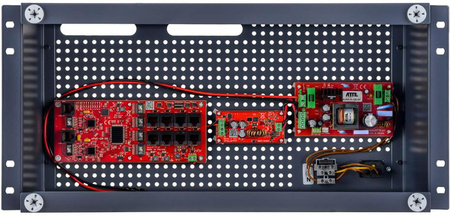

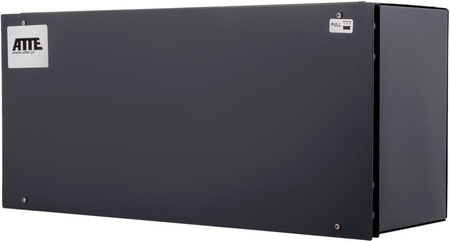

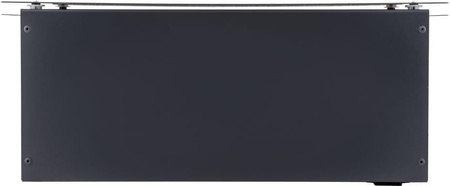

Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
Najważniejsze cechy i funkcje
- obsługa kamer 4K Ultra HD
- możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- szeroki zakres napięcia wejściowego (10...56VDC)
- napięcie wyjściowe = napięcie wejściowe
- do 40W mocy na portach PoE (LAN_1 do LAN_8)
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- wysoka sprawność modułu zasilacza (>90%)
- łatwy i szybki serwis instalacji dzięki modułowej budowie
- łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
- montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

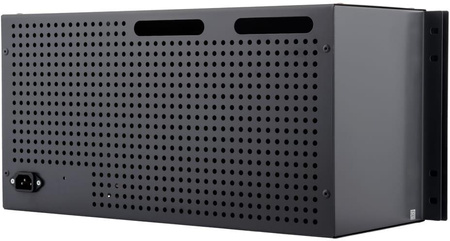

- główne przepusty kablowe z tyłu obudowy
- dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy
- wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
- grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
- obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
- możliwość zachowania zapasu kabli wewnątrz obudowy
Specyfikacja techniczna
| Porty LAN | 10 portów RJ45(8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink) |
| Obsługiwane odbiorniki PoE (standard / moc max) | 802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC) 802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC) PoE PASSIVE - do 40W LAN_1...LAN_8 |
| Wyjścia PoE (standard / tryb zasilania) | LAN_1...LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-) |
| Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem) | LAN_1...LAN_8 0,75A / elektroniczny (auto-powrót) |
| Mikroprzełączniki SW1 (DIP switch) | przełączniki 1...8 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_8 |
| Zasilacz sieciowy (rodzaj / typ) | impulsowy SMPS / APS-90-480-OF |
| Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem) | 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza) |
| Zabezpieczenie termiczne zasilacza | TSD (thermal shutdown) 130°C, wymaga restartu |
| Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia | 180...240VAC / T3,15A bezpiecznik topikowy F1 |
| Moc wyjściowa zasilacza (ciągła) | 96W |
| Sprawność zasilacza | 92% @90W |
| Napięcie wyjściowe zasilacza (zasilania kamer PoE) | 48V +/-2% |
| Montaż obudowy | szafa RACK 19", śruby M6 (w zestawie) |
| Montaż urządzeń wewnątrz obudowy | systemowe otworowanie 4,8mm w rastrze 10,8mm |
| Zakres temperatur pracy | -10°C...+40°C |
| Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe) | ABOX-R5U0 / metalowa / RAL 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej |
| Wymiary / masa netto / stopień ochrony | 5U 180mm (440x220x180mm) / 3,2kg / IP20 |
